余壓監控的系統可通過操控旁通閥的開閉，將機械加壓送風系統的余壓值有效操控在國標要求的合理范圍內——防煙樓梯間40-50Pa，前室、合用前室、消防電梯間前室、關閉避難層（間）為25-30Pa。這樣既阻撓了有害煙氣的進入，也確保了防火門在需要人員分散時能夠正常開閉。

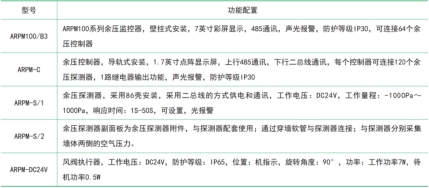

余壓監控系統由余壓監控器（主機）、余壓操控器、余壓探測器、風閥執行器、系統監控專用軟件等部分或悉數設備組成。以下為某品牌預壓檢測系統設備的系統結構與使用圖例，供參閱。

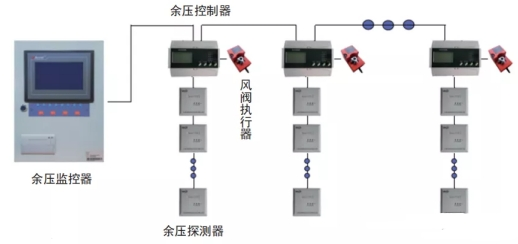

1余壓監控系統結構
設計說明
1）余壓監控器（主機）與余壓操控器之間是485通訊，銜接方式為手拉手銜接，線型NH-RVSP-2*1.5mm2，通訊間隔為500米；
2）主機支持2路RS485通訊回路，每條回路可銜接32個余壓操控器；
3）余壓操控器與余壓探測器之間為二總線通訊，通訊間隔500m，線型NH-RVSP-2*2.5mm2；
3）一只余壓操控器可帶120個余壓探測器。
2余壓監控使用圖例

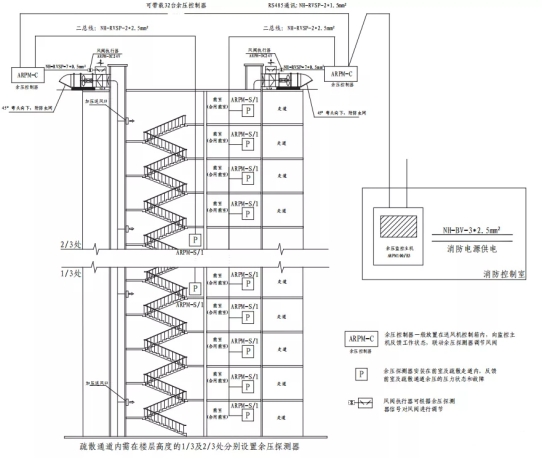

2.1分散通道余壓監控系統圖
分散通道及前室余壓監控系統圖

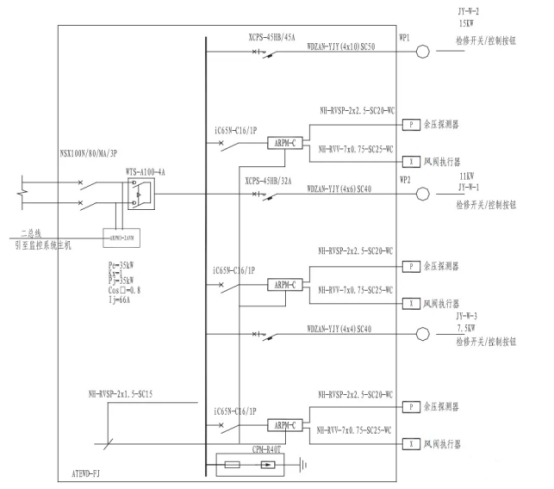

2.2監控系統配電圖

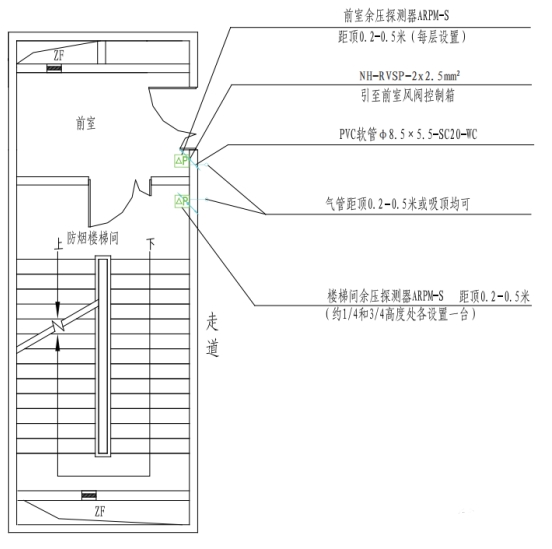

2.3探測器平面圖
余壓探測器平面示意圖
注∶
1）前室每層均設余壓探測器；
2）樓梯間在約1/4和3/4高度處各設置一臺余壓探測器；
3）引壓用的氣管可根據現場實際情況裝于墻面或吸頂裝置均可；
4）余壓深測器通過N-IYSP-2x2.5m2-SC20-C，沿樓板垂直敷設至風間操控箱。

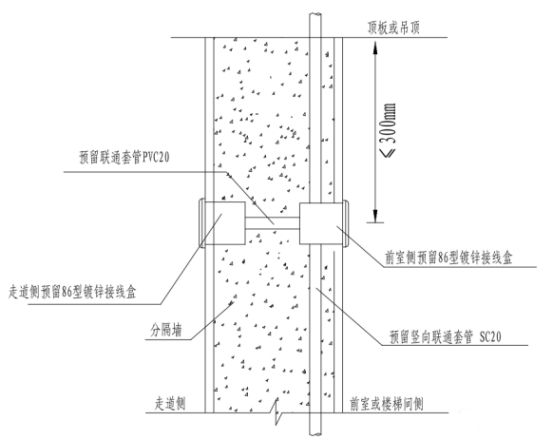

2.4探測器立面裝置示意圖
